M1, M2, M3, M4, M5, M6 ve M12, güneş paneli hücre ebatları üretim sürecinde kullanılan standart farklı wafer boyutlarıdır.Hücre/Wafer Boyutu Neden Önemlidir? Son yirmi yılda fotovoltaik sistemlerin, akıllı telefonların ve daha fazlasının üretim ve satışındaki artış nedeniyle wafer talebi katlanarak arttı. Wafer boyutundaki artış, yalnızca tek bir wafer dan/hücredeb daha fazla yarı iletken panelin üretilmesine olanak tanır ve bu da hücrelerin verimli ve etkinliğini artırır.
Wafer(Hücrenin yapıldığı yarı iletken levha), yalnızca yaklaşık 200 µm kalınlığında olan kristal güneş panellerinin üretiminde başlangıç malzemesidir. Yıllar içinde piyasada sayısız yeni wafer/hücre tipi boyutunun ortaya çıkmasıyla birçok ayarlama yapıldı. Wafer'lar genellikle inç cinsinden ölçülmüştür, ancak şu anda, wafer boyutunu tanımlamak için milimetre ölçümü kullanılmaktadır. Diğer özel silikon wafer boyutları şirket gereksinimlerine bağlıdır.
Burada anlatılan hücre/wafer imal ölçüleridir. Laser ile kesilip, farklı boyutlarda kullanılmak üzere custom desgin çalışmalar burada anlatılmamaktadır. Dünyada satılan ve standart hcüre boyutlarından bahsetmekteyiz.

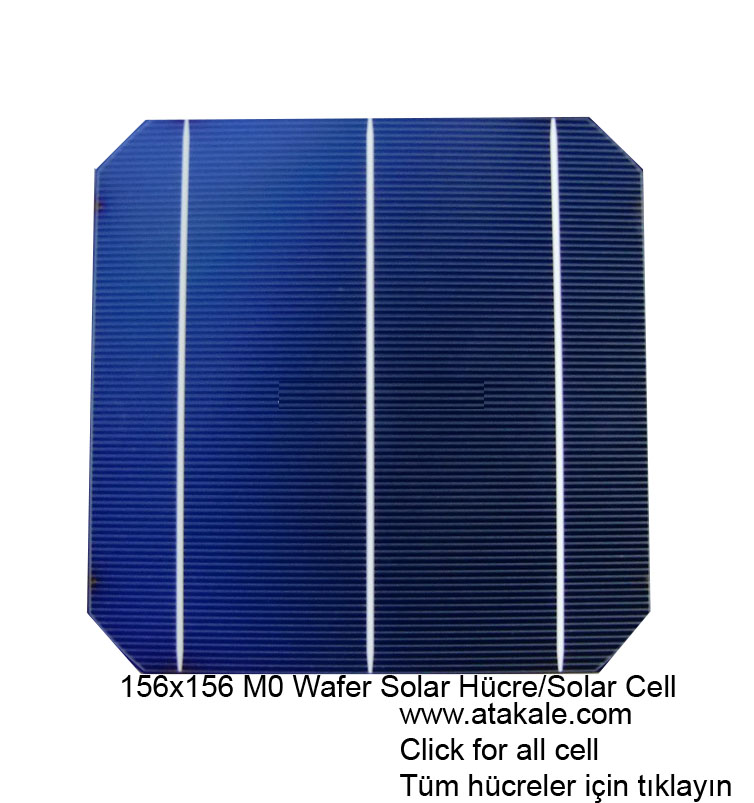

M0-156mm -Üretimden Kaldırıldı
2012 yılında 156x156mm ebatlarında ve kenarları kesik olarak üretillmekteydi. Genelde 3 Bus bar olarka piyasada kullanıldı. Şu an üreitlmemektedir. Bundan sonra M1 denilen ve 156.75x156x75mm olan solar hücrelere yerini terketmiştir

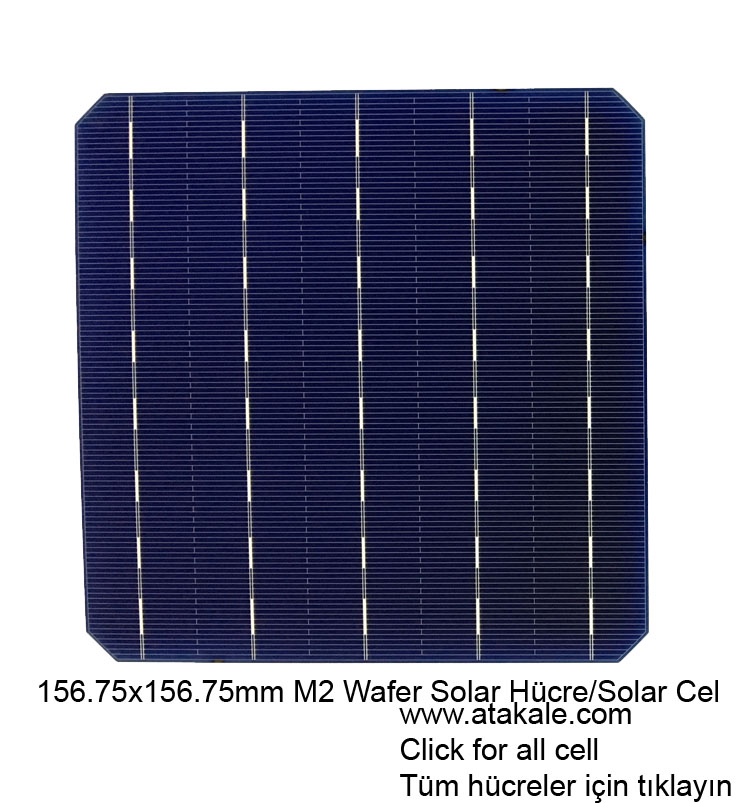

M2-156.75x156x75mm Solar Wafer Hücre-Üretilmemektedir
2014 Yılında 156x156 solar hücre 156,75x156x75mm olarak geliştirildi. Marketin %80 nine kısa üsre içinde hakim oldu. Monokristal olarak 320W 60 hücreler üreitlmeye başlanmıştır.
Hücre 5 Bus Bar olarak kullanılmaya başlamıştır.
Bus Bar Genişliği 0.7±0.1 mm
Hücre kalınlığı:190 ± 30 µm
Hücre Teknolojisi: PERC
Arka Kaplam: Gümüş ve Alüminyum
Slikon nitrit Antirefle kaplama
Isıya göre güç performansı -0.38 %/˚C
Maksimum hücre gücü 5,5wat,
Açık devre Gerilimi:0,681Volt
Maksimum çekilebilecek akım: 9,896A

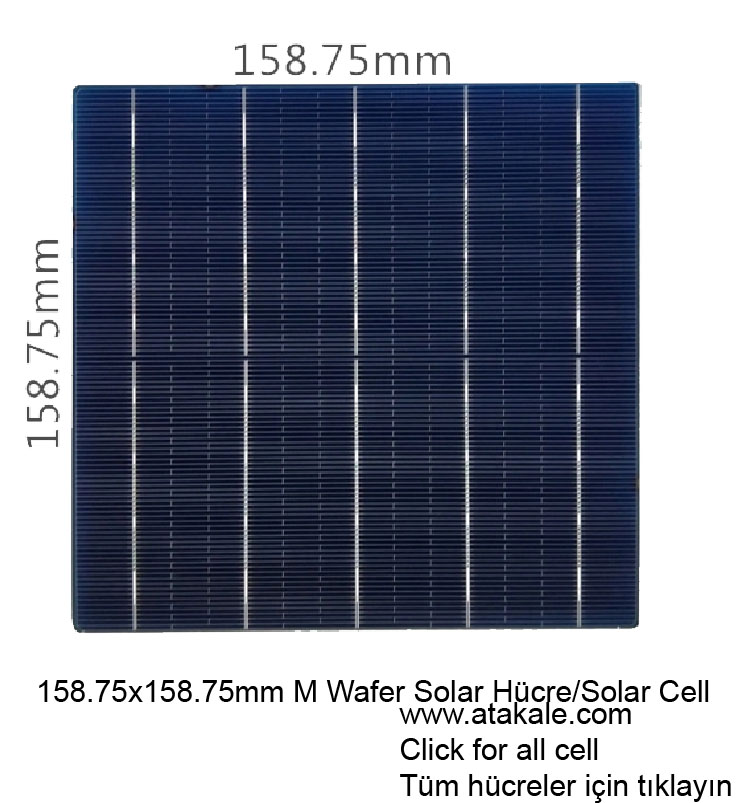

M3 158.75x158x75mm Solar Hücre -2020 de üretilmeye başlanmıştır .
Kenarlardaki üçgen boşluklar M3 hücrelerle birlikte kaldırılmış ve hücre ebatları büyütülmüştür. Böylece 285W(poli) 60 hücreli olarka 340w mono modül , 72 hücredende 410Watt üretilmeye başlanmıştır. Halada 5BB olarak bu hücreler markette satılmakta ve aktif olarka kullanılmaktadır. Böylece hücre verimliliği %22.9 a kadar yükseltilmiştir. 2023 yılına göre Solar Enerji tarihinden en çok kullanılan hücre diyebiliriz.
Bus Bar Genişliği 0.7±0.1 mm
Hücre kalınlığı:170 ± 30 µm
Hücre Teknolojisi: PERC
Arka Kaplam: Gümüş ve Alüminyum
Slikon nitrit Antirefle kaplama
Isıya göre güç performansı -0.38 %/˚C
Maksimum hücre gücü 5,75wat,
Açık devre Gerilimi:0,686Volt
Maksimum çekilebilecek akım: 10,155A

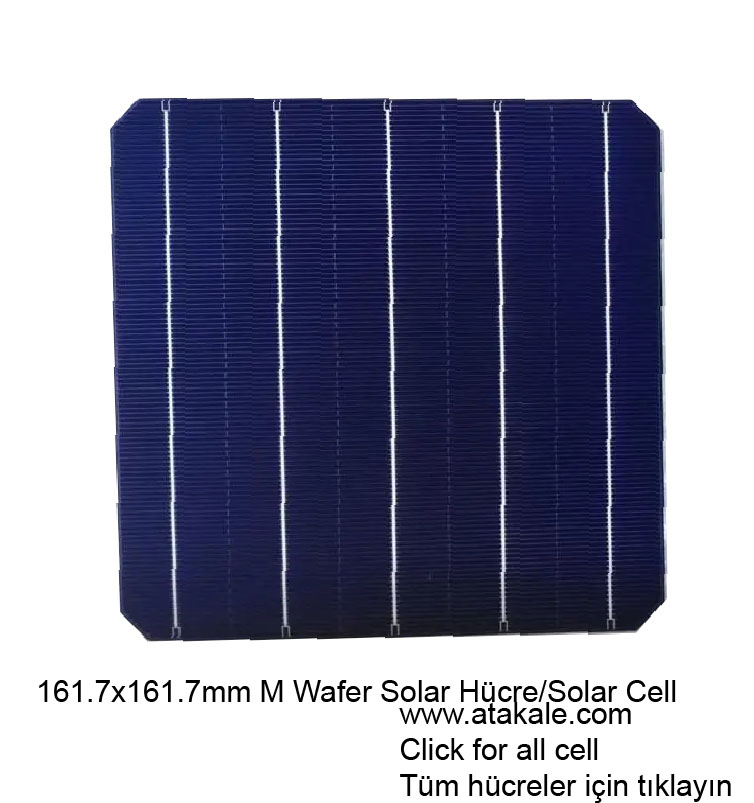

M4 161.7mmx161.7mm Solar Hücre Yaygın Değil
Genelde N tipi Bifaical çift yüzlü elektrik üreten güneş hücrelerinde kullanılmaktadır. %22,60 hücre verimine sahiptir. 5,70wat maksimum hücre gücüne sahiptir. Bifacial uygulamalrda tercih edilir.
Bus Bar Genişliği 0.7±0.1 mm
Hücre kalınlığı:180 ± 20 µm
Hücre Teknolojisi: PERC
Arka Kaplam: Gümüş ve Alüminyum
Slikon nitrit Antirefle kaplama
Isıya göre güç performansı -0.38 %/˚C
Maksimum hücre gücü 5,75wat,
Açık devre Gerilimi:0,671Volt
Maksimum çekilebilecek akım: 9,943A

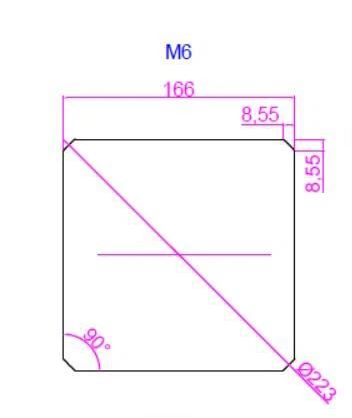

M6- 166mm Silicon Wafer dan imal edilen Half cut hücrenin ebatları 166x83mm dir
M6 tipi half cut hücrelerden, 450w/144 hücre 545w/144 hücre 385w/120 hücre arası Half Cut güneş paneli imal edilir.
Güneş paneli ebatları yaklaşık ..1776 x 1052mm dir
M6 ebatlarındaki hücre , imalatta daha az fire vermesi açısından avantajlı fiyata shiptir.2022 nin sonlarında markette yaygınlaşmıtşır. Şu an en çok satılan güneş enerji modüllerinde kullanılan hücredir. Her bir hücre (kesilmemiş) 9 Watt dan büyüktür. Hücrelerin arkası açık ve kaplı değildir, Bifacial iki yüzlü güneş paneli üretiminde de kullanılmaktadır

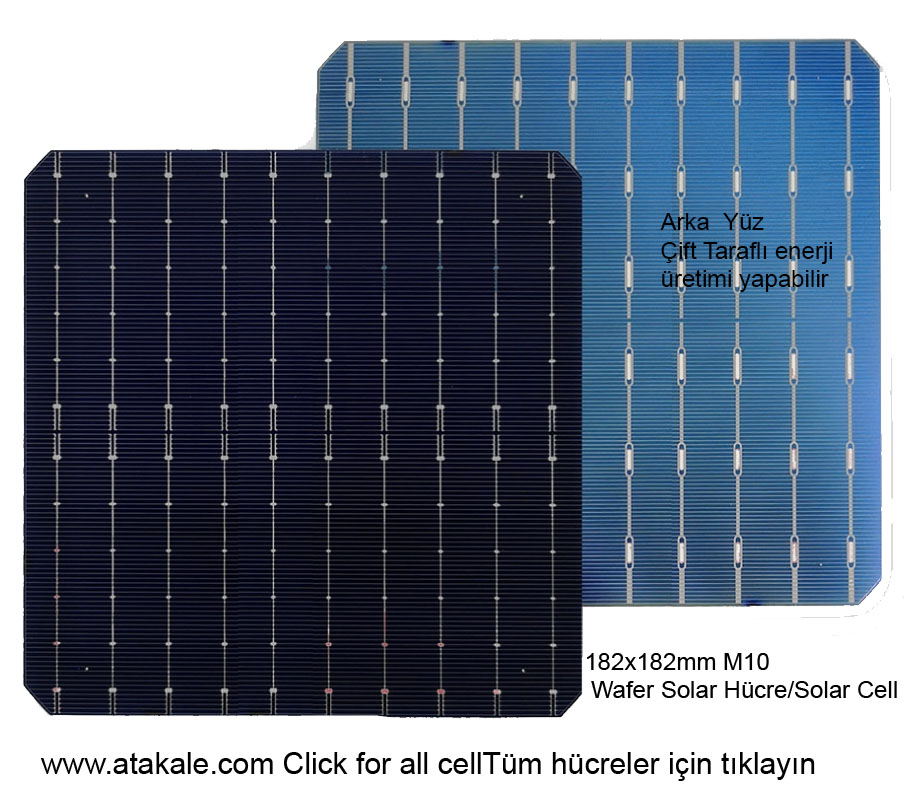

M10 182mm Half Cut Solar hücre
Şu an 10-12Bus Bar olarka 535W ile 560w arasından güneş paneli üreitlen solar hücre/wafer dır. %23,5 Verime sahiptir.
Bus Bar Genişliği 0.35±0.15 mm
Hücre kalınlığı:140 ± 14 µm
Hücre Teknolojisi: PERC
Arka Kaplam:Bas Bar , Açık Bifacial
Slikon nitrit Antirefle kaplama
Isıya göre güç performansı -0.38 %/˚C
Maksimum hücre gücü:7,78wat,
Açık devre Gerilimi:0,606Volt
Maksimum çekilebilecek akım: 12,89A

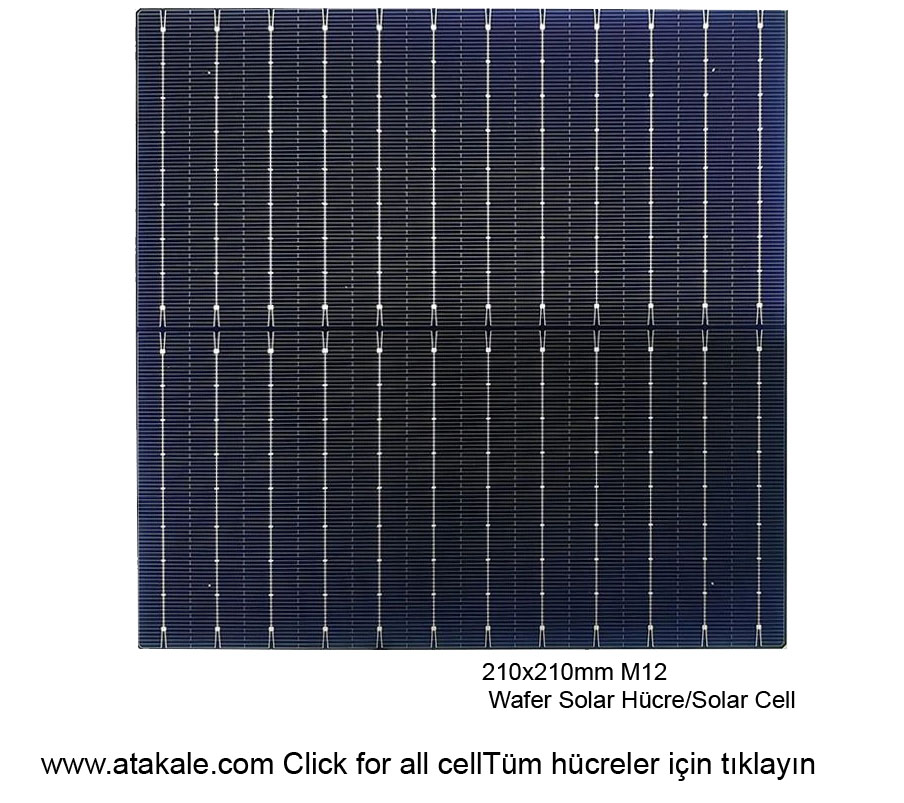

M12 210mm solar Hücre
, %23 verime sahip 2022 nin başlarında kullanılmaya başlamıştır. Özellikle 550w veya üstü 625w güneş paneli yapınmında kullanılır. Bifacial , arka tarafıda kullanılaiblir. P tipi PERC güneş hücresidir. 132 adet hücre ile 665Wat güneş paneline kadar yapılabilmektedir.
M12+ olan hücreler ise 217mmx217mm ebatlarına sahiptir. Oda hızlıca yaygınlaşmaktadır
12Busbar hücredir
Bus Bar Genişliği 0.21±0.15 mm
Hücre kalınlığı:180 ± 20 µm
Hücre Teknolojisi: PERC
Arka Kaplam:Bas Bar , Açık Bifacial
Slikon nitrit Antirefle kaplama
Isıya göre güç performansı -0.38 %/˚C
Maksimum hücre gücü:20,18wat,
Açık devre Gerilimi:0,69Volt
Maksimum çekilebilecek akım: 17,26A
Hazırlayan Elektr Mühendisi İsmail Hakkı Özdem
