1-Artı ve eksi bağlayacağınız kablonun uçlarını 0,7cm(7mm) yan keski ile veya kablo soyacağıyla açınız
2-MC4 konnektör seti içinde olan metal pimlerin içine kabloyu sokunuz. Burada dikkat edeceğiniz en önemli konu,
Artı(Dişi) konnektörün pimi kalın olandır.
Eksi(erkek) konnektörünün Ince metal pim ise dişi olandır
Karıştırmayın pimlere konnektörün kılıfına girdiğinde tekrar çıkmazlar.

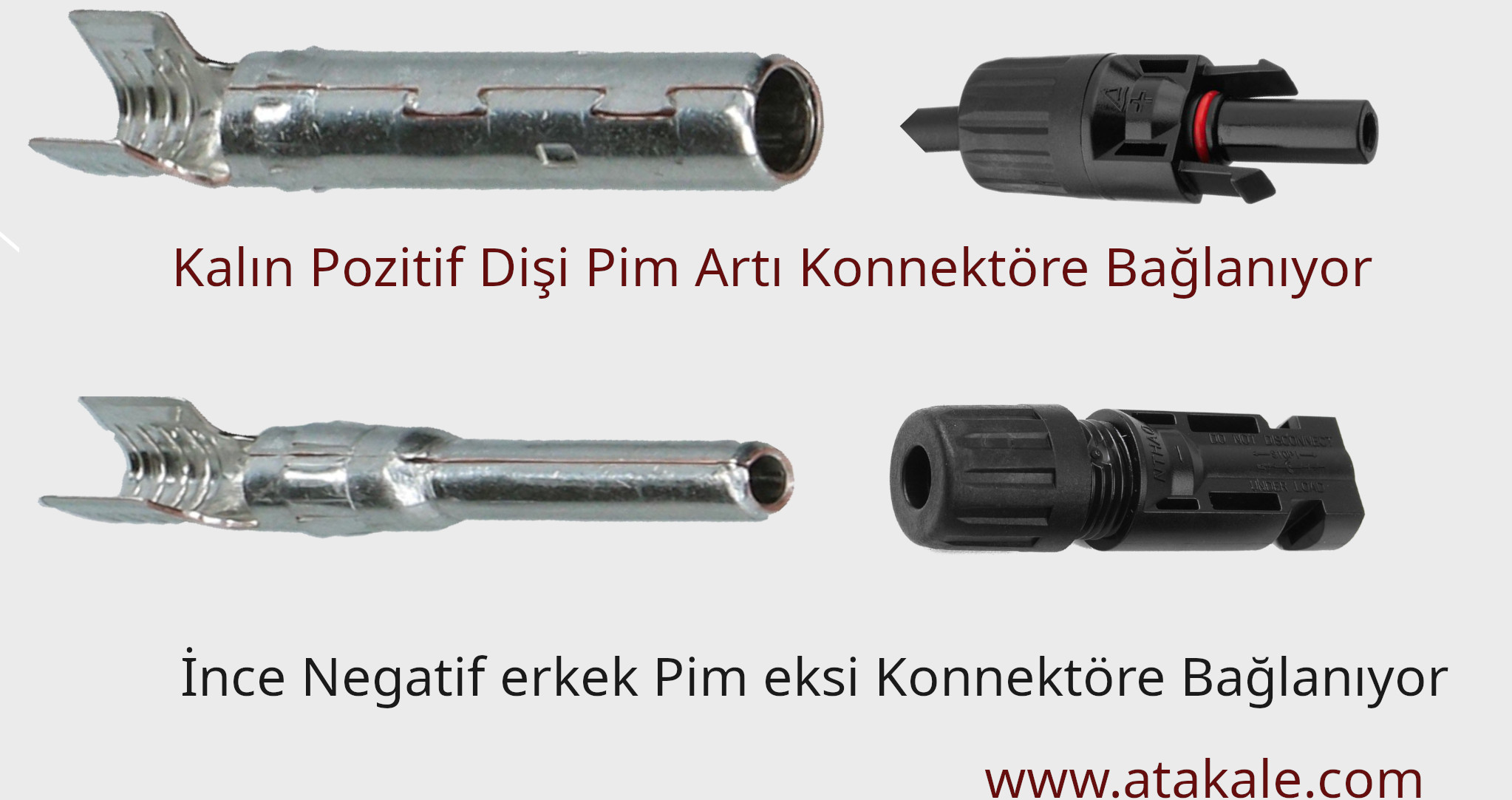

Aşağıdaki resimde hangi pim artı konnektöre hangisi eksi konnektöre bağlancak gösteriyoruz
MC4 konnektörü bağlantısını aşağıdaki aşamalarda naasıl bağlayacağınızı resilerle gösterelim.

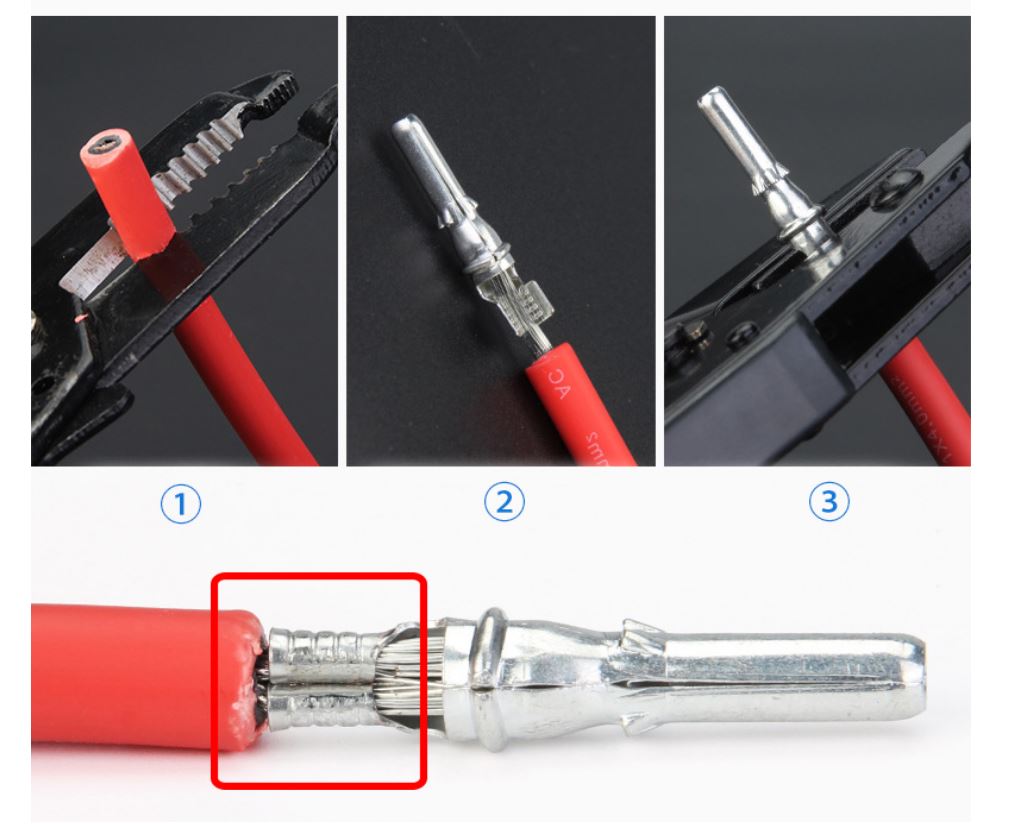

3-MC4 konnektör pimlerinin içine ,ucunu soyduğunuz kabloları koyup, sıkma pensesiyle, kabloyu sıkınız.

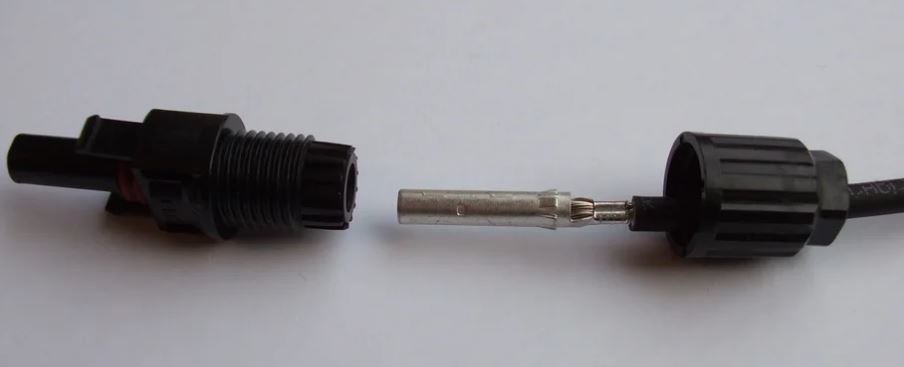

4-Sıkma pensesiyle , kabloları pimlere sıkıştırdıktan sonraaşağıdaki şekilde mc4 konnektörü kablo kılıfına geçiriniz
5-MC4 konnektör kılıfının içine pimi ve contalarını sıkıca geçecek şekilde itip aşağıdaki şekilde olmasını sağlayınız.
MC4 METAL PIM'i kılıfın içine iterken, TIK diye bir ses gelmesi gerekir, pim içierde kilitlenerek artık bir daha çıkmaz. Bu sesi veya içeride pim in kilitlendiğinden emin olunuz.

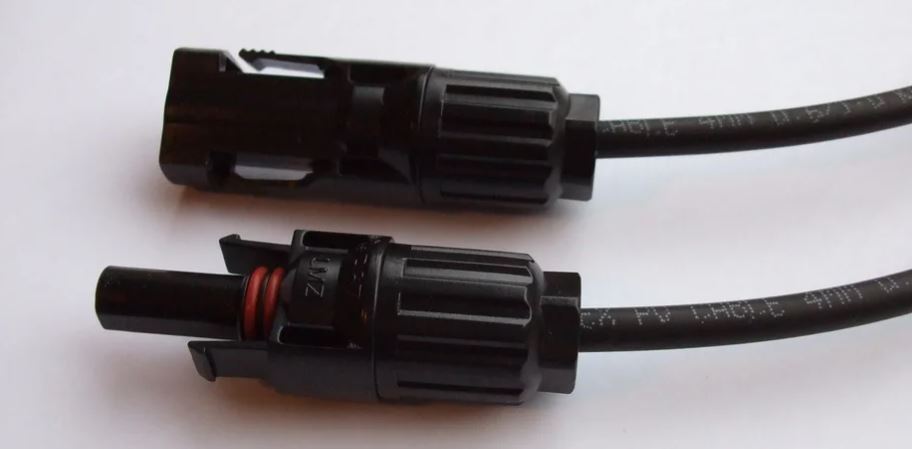

6-Aşağıdaki resimde olduğu gibi arka kapağı sıkıca vidalayarak takınız. Kılıf ile kapak arasında boşluk kalmamalı.
